4*240低壓電纜額定載流量是多少？
-
來源：未知發布日期：2020-03-19 00:00
YJV-0.6-1KV,4*240電纜明敷溫度40°載流量450A，土壤中穿管，熱阻系數0.8，導體工作溫度65°時載流量335A

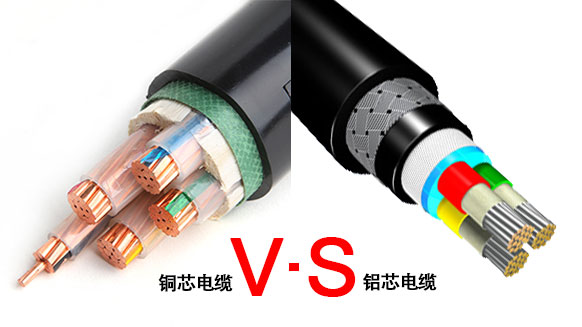

銅電纜 10米以內的距離，載流量1500A左右；
幾十米以內的距離，載流量1000A左右；
百米以上的距離，載流量500A左右；
鋁電纜 10米以內的距離，載流量1000A左右；
幾十米以內的距離，載流量600A左右；
百米以上的距離，載流量350A左右；
影響銅芯電纜載流量的因素
1、環境溫度
所采用的環境溫度值是考慮中的電纜或?qū)w未帶負荷時的周圍介質的溫度。
2、土壤熱阻率
對于在地中埋設的電纜，在實際土壤熱阻率高于2.5K.m/W的地方，必須適當?shù)亟档洼d流量或者將緊靠電纜周圍的土壤以較合適的物料替換。
3、多回路成組
同組安裝更多的導線或電纜時，必須乘以規定的校正系數。成組校正系數是假定該組各回路電纜負載相同的基礎上計算出來的。
4、有載導線根數
一個回路內要考慮的導線根數是那些承載負荷電流的導線根數。在可以假定多相回路中導線承載平衡電流時，就不需考慮其中性線。在中性線承載電流，而相線負荷不作相應降低時，回路電流額定值的確定應考慮中性線。只作為保護線（PE線）的導線不應被考慮。PEN線應按中性線一樣考慮。
擴展資料：
影響電纜載流量的內部因素
導線自身的屬性是影響電纜載流量的內部因素，增大線芯面積、采用高導電材料、采用耐高溫導熱性能好的絕緣材料、減少接觸電阻等等都可以提高電纜載流量。
1.增大線芯面積提高電纜載流量。線芯面積（導線截面積）與載流量呈正相關，通常安全載流量銅線為5~8A/mm2，鋁線為3~5A/mm2。
2.采用高導電材料提高電纜載流量。如采用銅線替換鋁線，同等規格下能提升30%載流量。在某些高要求場合甚至使用銀線。
3.采用耐高溫導熱性能好的絕緣材料提高電纜載流量。雖然絕緣材料耐溫能達到100℃以上，但通?？紤]實際敷設條件及安全，都會降低允許使用溫度，這在各個國家規定是不同的。
環境是影響電纜載流量的外部因素，合理加大線纜間距、選擇合適的鋪設場所等都可以提升電纜載流量。
1.合理排列，加大線纜間距
多條導線并敷時會形成鄰近效應和集膚效應，使電荷集中在導線截面局部，降低了導線允許載流量。而且多條并敷導致熱量集聚，也會降低載流量。
比如2.5mm2的銅纜，獨立布線時I=32A；家用2相2線同布I=25.6A；工業三相三線同布I=22.4A；4線同布I=19.2A。
2.敷設于散熱良好地段，填充導熱介質
計算導線載流量時，線纜環境溫度可?。嚎諝庵蟹笤O(shè)取30℃，埋地敷設時取25℃，或根據當?shù)販囟荣Y料取定。
環境溫度影響：溫度越高，線纜允許載流量越小。如2.5mm2BLV鋁芯線（限溫65℃），環境溫度為25℃時，Iy=25A；環境溫度為40℃時，Iy=19A。
