母線槽是什么
通俗地說母線槽就是放電纜的長條鐵盒，從上面蓋蓋子，用以把配電電纜(供電主電源的電纜不一定是銅排，而且銅排不允許封閉)封閉在其中。因為母線往往很長，所以鐵盒其實是很多段連接在一起的，每段鐵盒接頭端要用軟線(一般是軟銅帶)互相連接，最后在端頭處作良好接地，以保證漏電不至于傷害人體。 要用專業術語來解釋的話，母線槽就是為了面對現代高層建筑和大型的車間需要巨大的電能、而需要成百上千安培的強大電流就要選用安全可靠的一種傳導設備。
母線槽特點
產品具有體積小、輸送電流大、安全可靠、安裝靈活、容量大、設計施工周期短、裝拆方便、不會燃燒、使用壽命長、配電施工與基建施工互不干擾、設計合理、規格齊全等優點，低壓母線槽是現代大、中型企業，高層建筑、引進工作程、實驗基地等場所最理想的供電設備。
母線槽是干什么用的
母線槽是引用美國、日本專業技術，適用于額定工作電壓660V及以下，頻率為50Hz(或變?nèi)萘抗?jié)60Hz)、額定電流從60A～5000A的三相三線、三相四線和三相五線系列中的供配電系統，產品具有體積小、輸送電流大、安全可靠、安裝靈活、配電施工與基建施工互不干擾、設計合理、規格齊全等優點，低壓母線槽是現代大、中型企業，高層建筑、引進工作程、實驗基地等場所最理想的供電設備。
母線槽規格型號
母線按外型和結構，大致分為以下三類：
硬母線：包括矩形母線、槽形母線、管形母線等。
軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。
封閉母線：包括共箱母線、分相母線等。
電流等級：250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。
極數：4P 5P。

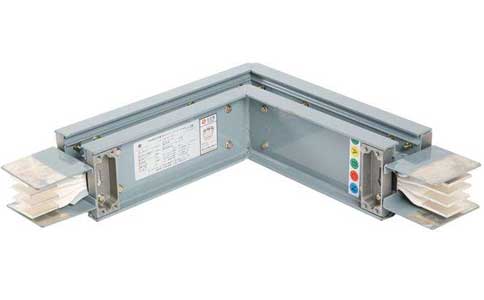

類型：直通母線、L型水平彎通、L型垂直彎通、Z型水平彎通、Z型垂直彎通、T型水平三通、T型垂直三通、帶插接口母線、始端母線。
母線槽和電纜的選擇
1、載流量低壓電纜的截面積最大為1000mm2，額定電流為1600A。這么大規格電纜因其體積和重量過大，很少應用于實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流最大可達6300A，其強大的載流能力是電纜根本無法比擬的。
2、過載能力不論電纜還是母線槽，過載能力都取決于所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的最高工作溫度為125℃。因此，母線槽的過載能力遠遠大于電纜。
3、防火性能普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，但價格昂貴，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。
4、散熱性能電纜的絕緣和外護套既是絕緣層，又是隔熱層。因此，為了保持電纜散熱，當電纜在橋架內敷設時，最多允許敷設2層，其原因主要是考慮散熱問題。而母線槽利用空氣傳導散熱，并通過緊密接觸的鋼制外殼，把熱量散發出去，因此它的散熱性能比電纜優越的多。
對于低壓配電系統中的重要干線選擇母線槽，顯然有其明顯優勢。對于小電流分支線路，選擇電纜也有其靈活方便的優點，這就需要專業配電設計人員以實際需要進行選擇配置。
