什么礦物絕緣電纜 礦物絕緣電纜特點及用途
-
來源：金環宇電纜發布日期：2019-10-14 09:41
礦物絕緣電纜是什么電纜
礦物絕緣電纜(Mineral Insulated Cable)簡稱MI電纜，作為配線使用時，國內習慣稱作氧化鎂電纜或防火電纜。它是由礦物材料氧化鎂粉作為絕緣的銅芯銅護套電纜，礦物絕緣電纜由銅導體、氧化鎂、銅護套兩種無機材料組成。

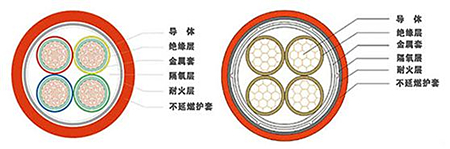

礦物絕緣電纜組成
礦物絕緣電纜是用退火銅作為導體、密實氧化鎂作為絕緣、退火銅管作為護套的一種電纜，必要時，在退火銅護套外面擠包一層塑料外護層，特殊要求無煙無鹵場合可以在外面加一層低煙無鹵護套。
礦物絕緣電纜優點
1、耐火 在礦物絕緣電纜中應用的二種材料銅和氧化鎂是無機物。此種電纜不會燃燒，也不會助燃，在接近火焰的條件下仍可繼續操作。銅護套的1083℃下熔融，而氧化鎂絕緣材料則在2800℃下固化。
2、操作溫度高 礦物絕緣電纜可耐連續操作溫度高達250℃。但是，在緊急情況下，電纜可在接近銅護套熔點的溫度下，在短時間內繼續操作。
3、壽命長 在礦物絕緣電纜中應用的無機材料，可保證電纜具有穩定性、壽命長和耐火性。
4、防爆性 礦物絕緣電纜中高度壓實的絕緣材料，可阻止蒸汽、氣體和火焰在與電纜連接的設備零件之間通過。
5、外徑小 礦物絕緣電纜的直徑比其他額定電流相同的電纜要小。
6、防水 如果將礦物絕緣電纜完全浸在水中，借助其無縫金屬護套，礦物絕緣電纜可繼續操作。
7、機械強度高 礦物絕緣電纜堅固耐用，可經受劇烈的機械破壞，而不會損害其電性能。
8、載流量大 對同相同截面的電纜而言，礦物絕緣電纜比其他類型的電纜傳輸較高的電流。同時，礦物絕緣電纜還可耐受相當?shù)倪^(guò)載。
9、短路故障額定值 在相同溫度下，礦物絕緣電纜的短路故障額定值明顯地比其他類型的電纜要高。
10、接地 對于礦物絕緣電纜來說，獨立的接地導線是不需要的，因?yàn)榇穗娎|所用的銅護套已起到接地導線的作用，可提供極好的低接地電阻。就接地護皮回路(ESR)布線而言，在MEN(多接地中性)系統中，外層銅護套可用作接地和中性導體。
11、耐腐蝕性高 礦物絕緣電纜的銅護套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施。在電纜的銅護套易遭受化學品腐蝕或工業染污嚴重的地方，應使用包有塑料外護套保護礦物絕緣電纜。
礦物絕緣電纜產品特性
1、防火 由于電纜全都是用無機物(金屬銅和氧化鎂粉)組成，它本身不會引起火災，不可能燃燒或助燃，由于銅的熔點是1083℃、氧化鎂的熔點是2800℃，因此該種電纜可以在接近銅的熔點的火災情況下繼續保持供電，是一種真正意義上的防火電纜。并能通過BS6387 C、W、Z試驗。
2、載流量大、防水 由于礦物絕緣電纜實際正常使用溫度可以達到250℃，IEC60702規定礦物絕緣電纜連續工作溫度是105℃，這是考慮到終端密封材料和安全的需要，即使這樣，它的載流量還遠遠超過其他電纜，因?yàn)檠趸V粉具有比塑料更好的導熱系數，所以同樣的工作溫度，載流量更大。對于16mm2以上的線路，可以降低一個截面，對不允許人接觸的地方，可以降低兩個截面。 由于礦物絕緣電纜采用的銅護套是無縫銅管，終端連接采用的密封泥又是一種可以長期浸泡在水中的高科技產品，所以水分子完全被阻隔在外，是一種真正意義上的防水產品。
3、防爆 耐腐 防爆特性：由于礦物絕緣電纜采用的銅護套是無縫銅管，而且氧化鎂粉又是緊密壓實的，可燃性氣體、油汽、火焰就不能到達與電纜連接的電器設備，因此電纜具備防爆特性。 耐腐蝕性：由于銅有較好的耐蝕性，在正常使用的環境下不需要任何附加的保護，在特殊的環境條件下，如對銅有較強的腐蝕作用的環境中，電纜外面再加一層PVC外護套，所以電纜有很好的耐腐蝕性。
4、耐機械損傷、壽命長、無鹵無毒 耐機械損傷：由于電纜的金屬護套有一定的強度和韌性，氧化鎂在電纜加工過程中又是經過高度壓縮的，所以電纜在遭受彎曲、壓扁、扭轉等變形時，芯線之間以及芯線和護套之間的相對位置保持不變，不會產生短路，也不會影響電氣性能。 壽命長：由于電纜采用的材料全部是無機材料，不老化。其使用壽命可以按照銅護套氧化腐蝕的速率來計算。資料顯示，護套氧化0 .25mm,在250℃的環境溫度下需要257年,而礦物絕緣電纜的護套厚度一般都在0.34-1.05之間,使用溫度又低于250℃,所以該電纜具有長壽命的特點。 無鹵無毒：由于電纜全都是用無機物(金屬銅和氧化鎂粉)組成，因而即使在1000℃的高溫下燃燒也不會產生煙霧、鹵素和有毒氣體是真正意義上的無鹵無毒電纜。
5、耐過載、銅護套可以作接地線 耐過載：由于銅的熔點是1083℃、氧化鎂的熔點是2800℃，與普通塑料電纜相比，礦物絕緣電纜的載流量能力可以提高一個截面等級，同時能承受相當大的過載，其過載能力可以達到正常載流量的10倍以上。 銅護套可以作接地線：對于礦物絕緣電纜，由于銅護套的連續性和極低的接地電阻，因此可以作為接地導線使用，不需要獨立的接地導線。
