三相電線分別用什么顏色
-
來源：金環宇電線發布日期：2019-10-17 09:07

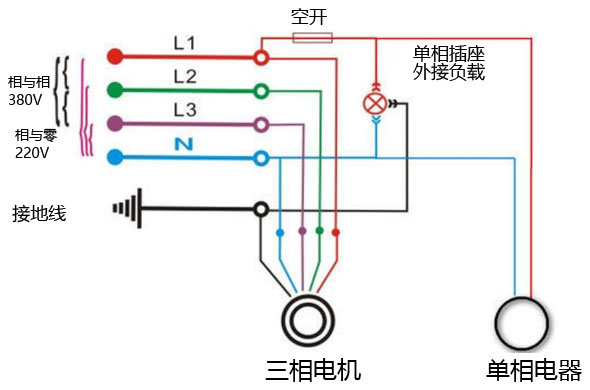

三相用五芯電纜標準導線顏色為：A線黃色，B線綠色，C線紅色，N線藍色，PE線黃綠雙色。
根據國家標準(GB681)規定，為便于識別成套裝置中各種導線的作用和類別，明確規定各類導線的顏色標志如下：
1、黑色——裝置和設備的內部布線;
2、棕色——直流電路的正極;
3、紅色——交流三相電路的第三相;
——半導體三極管的集電極;
——半導體二極管、整流二極管、晶閘管的陰極;
4、黃色——交流三相電路的第一相
——半導體三極管的基極;
——晶閘管和雙向晶閘管的門極;
5、綠色——交流三相電路的第二相;
6、藍色——直流電路的負極;
——半導體三極管的發射極;
——半導體二極管、整流二極管、晶閘管的陽極;
7、淡藍色——交流三相電路的零線或中性線;
——直流電路的接地中間線;
8、白色——雙向晶閘管的主電極;
——無指定用色的半導體電路;
9、黃綠雙色——安全用的接地線;
10、紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。
