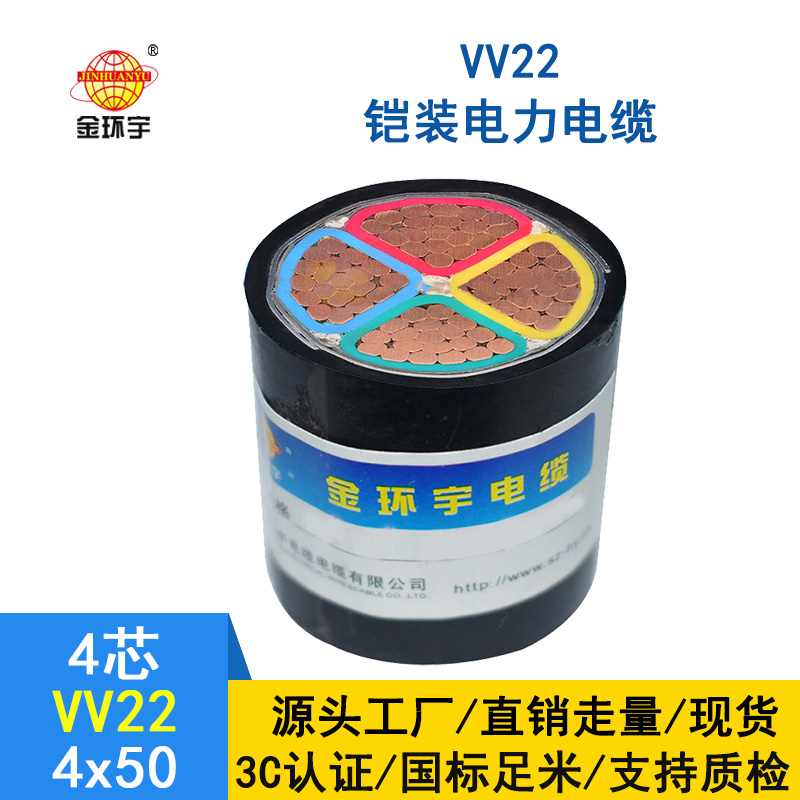

金環宇 鎧裝電纜 國標VV22 4*50平方 電力電纜

金環宇 鎧裝電纜 國標VV22 4*50平方 電力電纜

產品特點及用途

聚氯乙烯絕緣聚氯乙烯護套電力電纜具有優良的電氣性能和耐化學腐蝕等特點，結構簡單，使用方便，適用于交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上。

鎧裝電纜機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及極易受侵蝕的地區而設計的電線電纜。可以采用任何一種方式敷設，更適用于巖石地區的直埋敷設。

鎧裝的有一定的抗外力性能，還可以提防老鼠撕咬，不至于透過鎧裝造成電力傳輸問題，鎧裝的彎曲半徑要大，鎧裝層可以接地，保護電纜。

產品標準

本產品按GB/T 12706.1-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T 12706.1-2008、GB/T19666-2005標準生產。

阻燃、耐火型電纜在執行GB/T12706.1-2008的同時，執行GB/T19666-2005、GA306-2007生產。

產品型號

VV 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜。

VV22 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。

VV23 銅芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件：

環境溫：空中敷設為40℃，地埋敷設為25℃。

電纜導體工作溫度70℃。

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，電纜與地面距離S=3D。

金環宇0.6/1KV VV22 4*50平方鎧裝電纜主要技術參數：
