金環宇電纜 低壓耐火鎧裝電纜N-YJV22-3X4+2X2.5平方 yjv22電纜

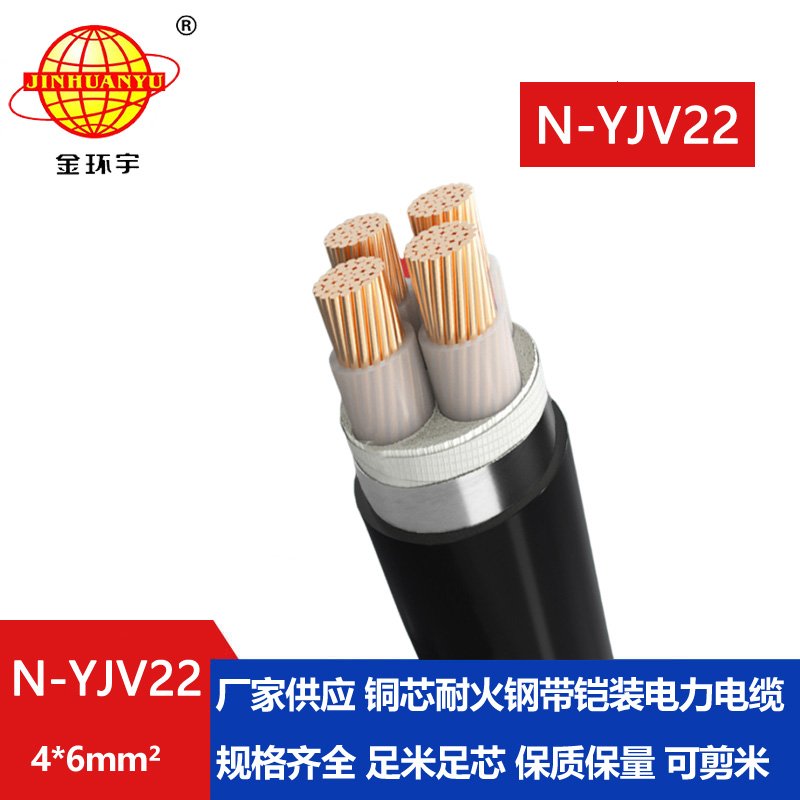

N-YJV22電纜介紹

N-YJV22電纜是一種耐火型鎧裝電力電纜，專為高安全要求的電力傳輸場景設計，以下是其核心特性及技術參數：

一、結構與材料

1. ?導體?：采用銅導體，導電性能穩定，適用于工頻電力系統。

2. ?絕緣與護套?

· ?絕緣層?：交聯聚乙烯(XLPE)材質，耐高溫且電氣性能優異;

· ?內護層?：聚氯乙烯(PVC)保護，增強絕緣防護;

· ?鎧裝層?：雙層鋼帶鎧裝，提供機械抗壓及抗沖擊能力;

· ?外護套?：聚氯乙烯(PVC)包裹，耐腐蝕、抗老化。

3. ?耐火設計?：導體外層添加耐火云母帶或類似材料，確?；馂?zāi)條件下一定時間內保持電力傳輸能力。

二、核心性能

1. ?耐火等級?：符合GB/T 19666標準，通過耐火測試(如燃燒后持續供電時間≥90分鐘)。

2. ?電氣參數?

· ?額定電壓?：0.6/1kV，適配低壓至中壓電力系統;

· ?工作溫度?：長期運行溫度≤90℃，短路時溫度≤250℃(持續時間≤5秒)。

3. ?機械防護?

· 鋼帶鎧裝結構可直埋敷設，抗機械損傷及化學侵蝕;

· 彎曲半徑：單芯電纜15D(D為直徑)，多芯電纜12D。

三、型號規格

· ?芯數配置?：支持單芯、2芯、3芯、4芯、5芯及3+1芯、3+2芯等組合;

· ?截面積范圍?：單芯10-630mm2，多芯1.5-400mm2，適配不同負載需求;

· ?顏色標識?：外護套通常為黑色，便于工程識別。

四、應用場景

· ?工業領域?：化工廠、礦區的電力主干線，耐受高溫、多塵及腐蝕環境;

· ?公共設施?：商場等人員密集場所的應急供電系統18;

· ?特殊環境?：易受機械破壞或需直埋的巖石地區、潮濕地帶56。

五、選型與敷設建議

1. ?選型要點?

· 根據負載電流選擇截面積(如25mm2適用于中小負載，300mm2用于大電流場景);

· 優先選擇信譽高的廠家的產品。

2. ?敷設要求?

· 敷設溫度≥0℃，避免低溫導致護套脆裂;

· 直埋時需預留鎧裝層接地裝置，防止電勢積聚。

?注?：N-YJV22與普通YJV22電纜的主要區別在于耐火性能，適用于消防系統、應急電源等高安全等級場景。
